PRODUCT
巻取機の専業メーカーとして、材料の評価、研究開発用途から量産自動化ライン用途まで各種電子部品用巻取機の製作にお応えします。
各ユーザー様のニーズに合わせた巻取機の製作も可能です。
Small size cell
(円筒形)
φ3~15×18~40(H)mm
主な用途 | 小型電子文具 / ウェアラブル機器(時計、メガネ、イヤホンなど) |
寸法及び重量 | 4,500(W)×1,900(H)×1,800(D)mm 3,200kg ※巻取機寸法および重量は正式設計後に変更される場合があります。 |
供給電源 | AC 3φ 200V ±10% 50/60Hz(各社仕様に対応可能) |
供給エアー | 0.5 Mpa |
使用環境 (JIS B3502準拠) | ①使用周囲温度 10 ~ 40℃ ②可燃性、腐食ガス、粉塵無き事 |
Medium size cell (円筒形)
φ18~20×40~70(H)mm
主な用途 | ノートパソコン / 携帯電話 / ポータブルゲーム機 |
寸法及び重量 | 7,200(W)×2,400(H)×2,600(D)mm 11,000kg ※巻取機寸法および重量は正式設計後に変更される場合があります。 |
供給電源 | AC 3φ 200V ±10% 50/60Hz(各社仕様に対応可能) |
供給エアー | 0.5 Mpa |
使用環境 (JIS B3502準拠) | ①使用周囲温度 10 ~ 40℃ ②可燃性、腐食ガス、粉塵無き事 |
Medium size cell (円筒形)
φ18~20×40~70(H)mm
主な用途 | ノートパソコン / 携帯電話 / ポータブルゲーム機 |
寸法及び重量 | 7,200(W)×2,400(H)×2,600(D)mm 11,000kg ※巻取機寸法および重量は正式設計後に変更される場合があります。 |
供給電源 | AC 3φ 200V ±10% 50/60Hz(各社仕様に対応可能) |
供給エアー | 0.5 Mpa |
使用環境 (JIS B3502準拠) | ①使用周囲温度 10 ~ 40℃ ②可燃性、腐食ガス、粉塵無き事 |
Large size cell (円筒形)
φ21~26×60~70(H)mm
主な用途 | 電動工具 / 携帯電話 |
寸法及び重量 | 4,600(W)×2,600(H)×2,200(D)mm 6,200kg ※巻取機寸法および重量は正式設計後に変更される場合があります。 |
供給電源 | AC 3φ 200V ±10% 50/60Hz(各社仕様に対応可能) |
供給エアー | 0.5 Mpa |
使用環境 (JIS B3502準拠) | ①使用周囲温度 10 ~ 40℃ ②可燃性、腐食ガス、粉塵無き事 |
Extra Large size cell (円筒形)
φ26~×~400(H)mm
主な用途 | 車載(HEV,BEV,FC,EB) / 風力発電 / 太陽光発電 |
寸法及び重量 | 3,600(W)×2,100(H)×2,400(D)mm 5,500kg ※巻取機寸法および重量は正式設計後に変更される場合があります。 |
供給電源 | AC 3φ 200V ±10% 50/60Hz(各社仕様に対応可能) |
供給エアー | 0.5 Mpa |
使用環境 (JIS B3502準拠) | ①使用周囲温度 10 ~ 40℃ ②可燃性、腐食ガス、粉塵無き事 |
Extra Large size cell (円筒形)
φ26~×~400(H)mm
主な用途 | 車載(HEV,BEV,FC,EB) / 風力発電 / 太陽光発電 |
寸法及び重量 | 3,600(W)×2,100(H)×2,400(D)mm 5,500kg ※巻取機寸法および重量は正式設計後に変更される場合があります。 |
供給電源 | AC 3φ 200V ±10% 50/60Hz(各社仕様に対応可能) |
供給エアー | 0.5 Mpa |
使用環境 (JIS B3502準拠) | ①使用周囲温度 10 ~ 40℃ ②可燃性、腐食ガス、粉塵無き事 |
Semi-Auto (円筒形/角形)
円筒形:~10(T)×40(W)~70(H)mm
角形:~50(T)×200(W)~400(H)mm
角形:~50(T)×200(W)~400(H)mm
主な用途 | 研究開発 |
寸法及び重量 | 3,000(W)×1,700(H)×1,900(D)mm 2,500kg ※巻取機寸法および重量は正式設計後に変更される場合があります。 |
供給電源 | AC 3φ 200V ±10% 50/60Hz(各社仕様に対応可能) |
供給エアー | 0.5 Mpa |
使用環境 (JIS B3502準拠) | ①使用周囲温度 10 ~ 40℃ ②可燃性、腐食ガス、粉塵無き事 |
Small size cell (角形)
~(T)×14~25(W)×40(H)mm
主な用途 | 小型電子文具 / ウェアラブル機器(時計、メガネ、イヤホンなど) |
寸法及び重量 | 2,900(W)×2,100(H)×1,900(D)mm 2,900kg ※巻取機寸法および重量は正式設計後に変更される場合があります。 |
供給電源 | AC 3φ 200V ±10% 50/60Hz(各社仕様に対応可能) |
供給エアー | 0.5 Mpa |
使用環境 (JIS B3502準拠) | ①使用周囲温度 10 ~ 40℃ ②可燃性、腐食ガス、粉塵無き事 |
Medium size cell (角形)
〜(T)×30〜50(W)×40~70(H)mm
主な用途 | ノートパソコン / 携帯電話 / ポータブルゲーム機 |
寸法及び重量 | 3,700(W)×2,000(H)×2,300(D)mm 3,200kg ※巻取機寸法および重量は正式設計後に変更される場合があります。 |
供給電源 | AC 3φ 200V ±10% 50/60Hz(各社仕様に対応可能) |
供給エアー | 0.5 Mpa |
使用環境 (JIS B3502準拠) | ①使用周囲温度 10 ~ 40℃ ②可燃性、腐食ガス、粉塵無き事 |
Large size cell (角形)
〜(T)×50〜90(W)x60~150(H)mm
主な用途 | 電動工具 / 携帯電話 |
寸法及び重量 | 6,400(W)×2,600(H)×2,300(D)mm 9,000kg ※巻取機寸法および重量は正式設計後に変更される場合があります。 |
供給電源 | AC 3φ 200V ±10% 50/60Hz(各社仕様に対応可能) |
供給エアー | 0.5 Mpa |
使用環境 (JIS B3502準拠) | ①使用周囲温度 10 ~ 40℃ ②可燃性、腐食ガス、粉塵無き事 |
Extra Large size cell (角形)
~(T)×80~(W)×~400(H)mm
主な用途 | 車載(HEV,BEV,FC,EB) / 風力発電 / 太陽光発電 |
寸法及び重量 | 3,600(W)×2,100(H)×2,400(D)mm 5,500kg ※巻取機寸法および重量は正式設計後に変更される場合があります。 |
供給電源 | AC 3φ 200V ±10% 50/60Hz(各社仕様に対応可能) |
供給エアー | 0.5 Mpa |
使用環境 (JIS B3502準拠) | ①使用周囲温度 10 ~ 40℃ ②可燃性、腐食ガス、粉塵無き事 |
Extra Large size cell (角形)
~(T)×80~(W)×~400(H)mm
主な用途 | 車載(HEV,BEV,FC,EB) / 風力発電 / 太陽光発電 |
寸法及び重量 | 3,600(W)×2,100(H)×2,400(D)mm 5,500kg ※巻取機寸法および重量は正式設計後に変更される場合があります。 |
供給電源 | AC 3φ 200V ±10% 50/60Hz(各社仕様に対応可能) |
供給エアー | 0.5 Mpa |
使用環境 (JIS B3502準拠) | ①使用周囲温度 10 ~ 40℃ ②可燃性、腐食ガス、粉塵無き事 |
Semi-Auto (円筒形/角形)
円筒形:~10(T)×40(W)~70(H)mm
角形:~50(T)×200(W)~400(H)mm
角形:~50(T)×200(W)~400(H)mm
主な用途 | 研究開発 |
寸法及び重量 | 3,000(W)×1,700(H)×1,900(D)mm 2,500kg ※巻取機寸法および重量は正式設計後に変更される場合があります。 |
供給電源 | AC 3φ 200V ±10% 50/60Hz(各社仕様に対応可能) |
供給エアー | 0.5 Mpa |
使用環境 (JIS B3502準拠) | ①使用周囲温度 10 ~ 40℃ ②可燃性、腐食ガス、粉塵無き事 |
Small size cell
φ10~33×12~45(H)mm
主な用途 | 電子回路 / 電源回路 |
寸法及び重量 | 2,500(W)×2,000(H)×1,400(D)mm 4,000kg ※巻取機寸法および重量は正式設計後に変更される場合があります。 |
供給電源 | AC 3φ 200V ±10% 50/60Hz(各社仕様に対応可能) |
供給エアー | 0.5 Mpa |
使用環境 (JIS B3502準拠) | ①使用周囲温度 10 ~ 55℃ ②可燃性、腐食ガス、粉塵無き事 |
Medium size cell
φ15~40×14~65(H)mm
主な用途 | 電子回路 / 電源回路 |
寸法及び重量 | 2,300(W)×1,900(H)×1,900(D)mm 2,900kg ※巻取機寸法および重量は正式設計後に変更される場合があります。 |
供給電源 | AC 3φ 200V ±10% 50/60Hz(各社仕様に対応可能) |
供給エアー | 0.5 Mpa |
使用環境 (JIS B3502準拠) | ①使用周囲温度 10 ~ 55℃ ②可燃性、腐食ガス、粉塵無き事 |
Large size cell
φ30~95×45~270(H)mm
主な用途 | 電子回路 / 電源回路 |
寸法及び重量 | 2,900(W)×2,100(H)×2,800(D)mm 4,600kg ※巻取機寸法および重量は正式設計後に変更される場合があります。 |
供給電源 | AC 3φ 200V ±10% 50/60Hz(各社仕様に対応可能) |
供給エアー | 0.5 Mpa |
使用環境 (JIS B3502準拠) | ①使用周囲温度 10 ~ 55℃ ②可燃性、腐食ガス、粉塵無き事 |
Standard
φ5~150×13〜123(H)mm
主な用途 | 電子回路 / 電源回路 |
寸法及び重量 | 2,900(W)×2,000(H)×1,500(D)mm 2,800kg ※巻取機寸法および重量は正式設計後に変更される場合があります。 |
供給電源 | AC 3φ 200V ±10% 50/60Hz(各社仕様に対応可能) |
供給エアー | 0.5 Mpa |
使用環境 (JIS B3502準拠) | ①使用周囲温度 10 ~ 55℃ ②可燃性、腐食ガス、粉塵無き事 |
Standard
φ5~150×13~123(H)mm
主な用途 | 電子回路 / 電源回路 |
寸法及び重量 | 2,900(W)×2,000(H)×1,500(D)mm 2,800kg ※巻取機寸法および重量は正式設計後に変更される場合があります。 |
供給電源 | AC 3φ 200V ±10% 50/60Hz(各社仕様に対応可能) |
供給エアー | 0.5 Mpa |
使用環境 (JIS B3502準拠) | ①使用周囲温度 10 ~ 55℃ ②可燃性、腐食ガス、粉塵無き事 |
B-OFF
φ20~230×26〜113(H)mm
主な用途 | 電子回路 / 電源回路 |
寸法及び重量 | 1,100(W)×1,700(H)×1,100(D)mm 800kg ※巻取機寸法および重量は正式設計後に変更される場合があります。 |
供給電源 | AC 3φ 200V ±10% 50/60Hz(各社仕様に対応可能) |
供給エアー | 0.5 Mpa |
使用環境 (JIS B3502準拠) | ①使用周囲温度 10 ~ 55℃ ②可燃性、腐食ガス、粉塵無き事 |
3-Axis Rotor
φ20~65×8〜153(H)mm
主な用途 | 電子回路 / 電源回路 |
寸法及び重量 | 2,500(W)×2,000(H)×2,400(D)mm 3,000kg ※巻取機寸法および重量は正式設計後に変更される場合があります。 |
供給電源 | AC 3φ 200V ±10% 50/60Hz(各社仕様に対応可能) |
供給エアー | 0.5 Mpa |
使用環境 (JIS B3502準拠) | ①使用周囲温度 10 ~ 55℃ ②可燃性、腐食ガス、粉塵無き事 |
レーザー溶接装置

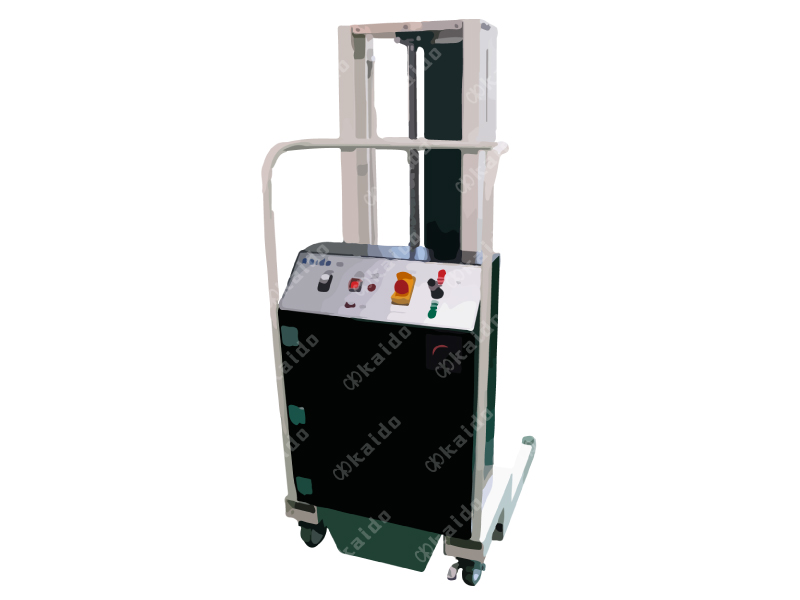

材料搬送装置
